Типовая мачта тросовой защиты 40 м (ТР-07б)

----Типовая мачта тросовой защиты 40 м (ТР-07б)

Артикул: ЗС-ТР-07Б

МСБ

Тросовая защита технологической площадки держится на мачтах: полотно на них не навешивается, между опорами натягиваются слои тросов. Цена мачты — по проекту: металлоконструкция мачты — позиция прайса ЗС-МЧ-4070, считается по массе рабочей документации; монтаж МН16 для мачт 30–50 м 67 500 руб./т, устройство свайного фундамента ФР01 18 000 руб./м³, монтаж тросовой системы МН13 от 165 руб./пог. м, антикоррозийная обработка на месте АК01 525 руб./м². Решение применяется как самостоятельно, так и в составе защитной ограждающей конструкции по СП 542.1325800.2024.

Подробнее

Цена по запросу

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

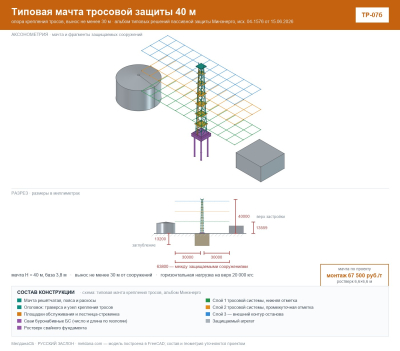

Тросовая защита технологической площадки держится на мачтах: полотно на них не навешивается, между опорами натягиваются слои тросов. Мачта 40 м — типовое решение альбома Минэнерго для контуров, поднятых над застройкой, там где 70-метровая опора избыточна. Горизонтальная нагрузка на верх мачты принята 20 000 кгс, фундамент свайный с ростверком 6,6×6,6 м.

Состав и параметры

Высота	40 м от отметки 0,000 до оголовка
Конструкция	металлическая решётчатая мачта — опора крепления тросов защитной системы; полотно на мачту не навешивается
Горизонтальная нагрузка на верх мачты	20 000 кгс (принимается по альбому)
Вынос от защищаемых сооружений	не менее 30 м
Фундамент	свайный, габаритные размеры ростверка 6,6×6,6 м
Сваи	буронабивные БС; по всем точкам расположения мачт анализируются результаты геологических изысканий и разрабатывается типовое решение под худшие условия работы
Оснащение	площадки обслуживания по высоте, лестница-стремянка, узел крепления тросов на оголовке
Слои тросовой системы	по альбому три слоя: 1,5 м над защищаемым сооружением, 9 м и внешний контур останова
Расчётные БПЛА	тип «Лютый» — размах 6,7 м, масса 250–300 кг, скорость до 230 км/ч; тип «PD-2» — размах 4–5 м, масса 45–55 кг

Цена

Цена мачты — по проекту. В клиентском прайсе «РУССКИЙ ЗАСЛОН» v9 от 15.08.2026 позиция ЗС-МЧ-4070 «Мачта решётчатая Н = 20–70 м» так и указана: масса и стоимость металлоконструкции определяются рабочей документацией, потому что зависят от высоты, схемы работы опоры и геологии в точке установки. Опубликованные ставки, из которых складывается цена под ключ: металлоконструкция мачты — позиция прайса ЗС-МЧ-4070, считается по массе рабочей документации; монтаж МН16 для мачт 30–50 м 67 500 руб./т, устройство свайного фундамента ФР01 18 000 руб./м³, монтаж тросовой системы МН13 от 165 руб./пог. м, антикоррозийная обработка на месте АК01 525 руб./м². Цены с НДС 22 %.

Нормирование работ

Работы: МН16 монтаж мачт решётчатых 30–50 м — 67 500 руб./т + ФР01 устройство фундаментов 18 000 руб./м³ + МН13 монтаж тросовой системы (за пог. м). Металлоконструкция мачты — позиция ЗС-МЧ-4070, цена по проекту: считается по массе рабочей документации. Негабаритные грузы (мачты, стойки свыше 12 м) везутся отдельным рейсом с надбавкой 60 %; антикоррозийная обработка на месте АК01 525 руб./м² — отдельной позицией.

Ограничения

Ростверк 6,6×6,6 м из альбома отвечает КОНСОЛЬНОЙ схеме: мачта работает как защемлённая консоль. Если горизонталь замыкается оттяжкой под 45° на буроинъекционный анкер, мачта работает на осевое сжатие и фундамент существенно меньше. Одновременно ставить оттяжки и считать фундамент по консольной схеме нельзя — это удваивает стоимость фундамента ни за что; вариант фиксируется проектом. Опирание мачты на защищаемое сооружение исключено (СП 542.1325800.2024 п. 6.3.1).

Обратите внимание: объём решения зависит от габаритов узла и определяется проектом; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
