Введение: современные технологии обеспечения безопасности
Интроскопы (рентгенотелевизионные установки) представляют собой высокотехнологичные комплексы для неразрушающего контроля внутренней структуры различных объектов с применением рентгеновского излучения. Название происходит от латинского «intro» (внутрь) и греческого «skopeo» (смотреть), что точно отражает принцип визуального наблюдения непрозрачных тел в непрозрачной среде .
В современном мире интроскопы стали неотъемлемой частью систем безопасности, обеспечивая эффективное выявление запрещенных предметов при минимальном времени досмотра. Их применение позволяет сократить время проверки в 2-3 раза при одновременном повышении точности обнаружения угроз .
Физические принципы работы интроскопов
Основы рентгеноструктурного анализа
Принцип действия современных интроскопов основан на рентгеноструктурном анализе с использованием дифракционного рассеивания излучения от источников ионизирующего излучения (ИИИ) .
Ключевые физические свойства рентгеновских лучей:
- Проникающая способность — невидимое для человека X-излучение проникает сквозь непрозрачные предметы и вещества
- Селективное поглощение — излучение поглощается материалами в зависимости от их атомного номера в периодической таблице Менделеева
- Флуоресценция — рентгеновские лучи вызывают свечение некоторых химических веществ и соединений
- Линейное распространение — X-лучи имеют строго линейный характер распространения
Устройство рентгеновской трубки
В основе любого современного интроскопа лежит рентгеновская трубка, изобретенная немецким физиком В. Рентгеном в 1895 году. Несмотря на значительное технологическое развитие, принцип действия остался прежним .
Основные компоненты рентгеновской трубки:
- Катод — источник электронов
- Анод — мишень для бомбардировки электронами
- Нить накаливания — нагревается до 2500°C для эмиссии электронов
- Источник высокого напряжения — обеспечивает ускорение частиц
- Стеклянная или керамическая колба — вакуумная камера
Рентгеновские лучи получаются путем целенаправленной бомбардировки анода потоком ускоренных электронов, при этом ускорение частиц происходит посредством нагрева нити накаливания.

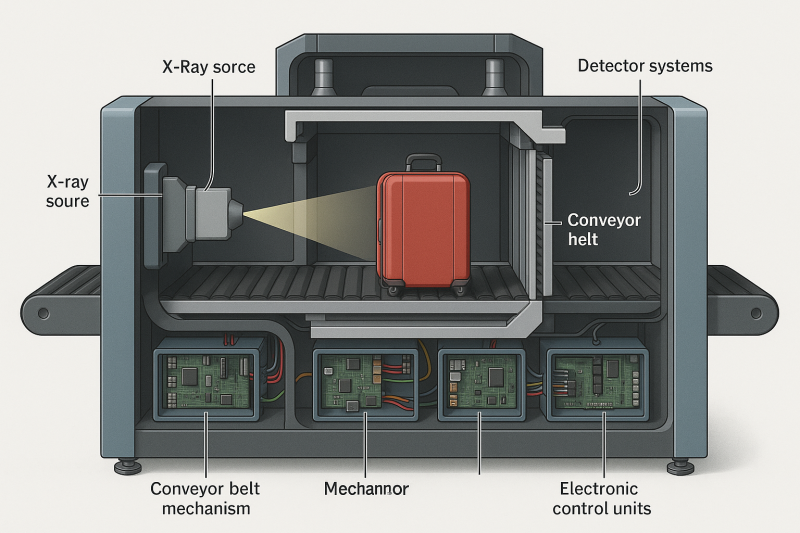

Технологический процесс сканирования
Последовательность работы интроскопа
Процесс досмотра с помощью интроскопа включает несколько взаимосвязанных этапов :
Этап 1: Размещение объекта
Досматриваемый объект помещается на транспортерную ленту конвейера и автоматически перемещается в зону сканирования.
Этап 2: Рентгеновское облучение
Объект подвергается воздействию направленного пучка рентгеновских лучей энергией 80-160 кэВ от излучателя, расположенного внутри защищенной камеры.
Этап 3: Взаимодействие с материалами
Рентгеновские лучи рассеиваются при столкновении с предметами различной плотности и толщины, теряя часть энергии излучения.
Этап 4: Регистрация сигналов
Остаточная энергия излучения регистрируется высокочувствительными детекторами и преобразуется в электрические сигналы.
Этап 5: Формирование изображения
Процессорный блок обрабатывает полученные данные и создает цветную проекцию внутренней структуры объекта на мониторе оператора.
Современные системы обработки изображений
Современные интроскопы используют передовые алгоритмы цифровой обработки для создания высококачественных изображений . Программное обеспечение выполняет цветовое кодирование материалов в зависимости от степени поглощения рентгеновских лучей, что позволяет разделить содержимое по плотности и атомному номеру.
Классификация интроскопов по типам и назначению
По размерам и пропускной способности
Компактные интроскопы (туннель до 500 мм)
- Предназначены для небольших объектов и помещений с ограниченным пространством
- Пропускная способность: 500-800 предметов/час
- Применение: офисы, небольшие КПП, почтовые отделения
Стандартные интроскопы (туннель 500-650 мм)
- Универсальные решения для большинства задач досмотра
- Пропускная способность: 700-1200 предметов/час
- Применение: аэропорты, вокзалы, метрополитен
Крупногабаритные интроскопы (туннель свыше 650 мм)
- Для досмотра больших сумок, ящиков и контейнеров
- Пропускная способность: 800-1500 предметов/час
- Применение: таможенные посты, логистические центры
По конструктивному исполнению
Конвейерного типа (серия ТС-СКАН)
Интроскопы конвейерного типа используются в случаях, когда требуется осуществлять досмотр при больших пассажиропотоках . Основные особенности:
- Автоматическая транспортировка объектов
- Высокая пропускная способность
- Интеграция с системами безопасности
- Возможность непрерывной работы
Неконвейерного типа (серия КАЛАН)
Предназначены для выборочного контроля отдельных предметов :
- Ручная загрузка объектов
- Детальный анализ подозрительных предметов
- Компактные размеры
- Экономичность эксплуатации
По количеству проекций
Однопроекционные интроскопы
- Сканирование с одной стороны объекта
- Базовый уровень детализации
- Доступная стоимость
- Подходят для простых задач досмотра
Двухпроекционные системы
- Получение изображений под разными углами
- Улучшенная визуализация перекрывающихся предметов
- Повышенная точность обнаружения угроз
- Применение технологии Z-Scan
Многопроекционные комплексы
- Трехмерное распределение материалов
- Томографические возможности анализа
- Максимальная точность детекции
- Для особо ответственных объектов
Современные технологии в интроскопах
Двухэнергетические системы Dual-Energy
Передовые интроскопы используют технологию двойной энергии, позволяющую более точно классифицировать материалы :
Принцип работы:
- Использование рентгеновских лучей двух различных энергий
- Анализ поглощения излучения в разных энергетических диапазонах
- Определение эффективного атомного номера материалов
Цветовая индикация материалов:
- Органические материалы (Z < 10) — оранжево-коричневые оттенки
- Неорганические материалы (Z > 20) — синий цвет
- Промежуточные материалы (Z 10-20) — зеленый цвет
- Смешанные материалы — комбинация соответствующих цветов
Системы автоматического распознавания угроз
Современные интроскопы оснащаются интеллектуальными системами на базе искусственного интеллекта :
Возможности ИИ-алгоритмов:
- Автоматическая маркировка подозрительных объектов
- База изображений угроз более 5 млн образцов
- Классификация угроз с указанием категории опасности
- Снижение влияния человеческого фактора
Функции автоматического анализа:
- Обнаружение оружия и взрывчатых веществ
- Выявление наркотических средств
- Идентификация контрабанды
- Блокировка конвейера при обнаружении угроз
Дополнительные технологии
Функции обработки изображений:
- ZOOM — увеличение изображения до 300% без потери качества
- EDGE ENHANCE — подчеркивание контуров объектов
- ORGANIC HIGHLIGHT — выделение органических материалов
- TIP (Threat Image Projection) — добавление контуров опасных предметов
Области применения интроскопов
Транспортная безопасность
Аэропорты
- Досмотр ручной клади пассажиров
- Контроль регистрируемого багажа
- Проверка грузов и почтовых отправлений
- Требования к производительности: 1000-2000 предметов/час
Железнодорожный транспорт
- Контроль багажа на вокзалах
- Досмотр на станциях пригородного сообщения
- Проверка грузовых отправлений
- Интеграция с системами контроля доступа
Метрополитен
- Входной досмотр личных вещей пассажиров
- Компактные размеры оборудования
- Быстрое сканирование (15-20 секунд на предмет)
- Устойчивость к интенсивной эксплуатации
Таможенный контроль
Пограничные пункты пропуска
- Проверка личных вещей граждан
- Выявление контрабанды и незадекларированных товаров
- Обнаружение наркотических средств
- Контроль валютных средств и ценностей
Склады временного хранения
- Досмотр коммерческих грузов
- Проверка транзитных отправлений
- Выборочный таможенный контроль
- Документирование результатов досмотра
Обеспечение безопасности массовых мероприятий
Спортивные объекты
- Контроль на входе в стадионы и спортивные арены
- Предотвращение проноса пиротехники
- Выявление холодного и огнестрельного оружия
- Быстрое обслуживание больших потоков посетителей
Культурные и развлекательные объекты
- Досмотр в театрах, концертных залах, кинотеатрах
- Проверка посетителей торговых центров
- Контроль на массовых культурных мероприятиях
- Обеспечение безопасности VIP-мероприятий
Корпоративная и промышленная безопасность
Производственные предприятия
- Предотвращение краж и хищений
- Контроль проноса запрещенных предметов
- Проверка личных вещей сотрудников
- Защита коммерческой тайны
Государственные и административные объекты
- Обеспечение безопасности госучреждений
- Контроль доступа посетителей
- Предотвращение терактов
- Защита особо важных объектов
Технические характеристики современных интроскопов
Параметры излучения и безопасность
Характеристики рентгеновского излучения:
- Энергия излучения: 80-160 кВ (регулируемая)
- Мощность трубки: 0,02-0,12 мЗв/проход
- Тип излучения: импульсное рентгеновское
- Ресурс работы трубки: 50 000+ часов
Системы радиационной защиты:
- Автоматическое отключение при открытии корпуса
- Свинцовые завесы на входе и выходе туннеля
- Датчики движения для контроля зоны сканирования
- Соответствие нормам СанПиН 2.6.1.4028-21
Качество изображения и детализация
Параметры детекторной системы:
- Высокочувствительные полупроводниковые детекторы
- Пространственное разрешение: от 0,8 мм
- Защита от электромагнитных помех
- Автоматическая калибровка чувствительности
Характеристики системы обработки:
- Цветовое кодирование материалов по плотности
- Цифровая обработка изображений высокого разрешения
- Функция увеличения областей интереса
- Автоматическое архивирование данных
Выбор интроскопа: критерии и рекомендации
Определение технических требований
Размеры досматриваемых объектов
При выборе интроскопа необходимо учесть максимальные габариты объектов досмотра:
- Для ручной клади: туннель 400×300 - 500×300 мм
- Для багажа: туннель 650×500 - 800×600 мм
- Для грузов: туннель 1000×1000 мм и более
Требуемая пропускная способность
- Низкая интенсивность: до 500 предметов/час
- Средняя интенсивность: 500-1000 предметов/час
- Высокая интенсивность: свыше 1000 предметов/час
Условия эксплуатации
Параметры помещения:
- Минимальная площадь: от 6 м²
- Высота потолков: не менее 2,2 м
- Электропитание: 220В/50Гц, мощность 1-3 кВт
- Климатические условия: температура +5°C до +40°C
Требования к персоналу:
- Обязательное обучение операторов
- Сертификация по работе с ИИИ
- Периодическое повышение квалификации
- Медицинский контроль персонала
Ведущие производители интроскопов
Российские производители
MELDANA (Екатеринбург)
Лидер российского рынка досмотрового оборудования с полным производственным циклом:
Флагманские модели:
- MD-4030 — компактные решения для небольших объектов
- MD-5030S — универсальные интроскопы для транспорта
- MD-6550 — системы аэропортового класса с ИИ
- MD-100100 — для крупногабаритных грузов
Конкурентные преимущества:
- Собственное ПО с автоматическим распознаванием угроз
- Сеть из 42+ сервисных центров по России
- Расширенная гарантия до 5 лет
- Адаптация под российские условия эксплуатации
ТСНК (Диагностика-М)
Ведущий разработчик интроскопов с широким модельным рядом :
Основные серии:
- ТС-СКАН — конвейерные системы различных размеров
- КАЛАН — неконвейерные интроскопы для выборочного контроля
Зарубежные производители
Smiths Detection (Великобритания)
Глобальный лидер в области технологий безопасности
NUCTECH (Китай)
Крупнейший китайский производитель досмотрового оборудования
Rapiscan Systems (США)
Американская компания с широким спектром решений для безопасности
Перспективы развития технологий интроскопов
Интеграция с системами искусственного интеллекта
Развитие ИИ-алгоритмов:
- Повышение точности автоматического распознавания до 99,9%
- Расширение базы распознаваемых угроз и запрещенных предметов
- Адаптивное обучение под специфику конкретных объектов
- Интеграция с системами видеоаналитики
Улучшение пользовательского опыта
Современные интерфейсы:
- Разработка интуитивно понятных сенсорных панелей
- Внедрение систем биометрической идентификации операторов
- Создание многоязычных интерфейсов
- Дистанционное управление и мониторинг
Экологичность и энергоэффективность
Зеленые технологии:
- Снижение энергопотребления на 20-30%
- Использование экологически чистых материалов
- Оптимизация процессов утилизации оборудования
- Соответствие международным экологическим стандартам
Заключение
Современные интроскопы представляют собой сложные высокотехнологичные системы, объединяющие достижения в области рентгенографии, цифровой обработки изображений, искусственного интеллекта и автоматизации. Российские производители, такие как MELDANA и ТСНК, успешно конкурируют на мировом рынке, предлагая решения, адаптированные под отечественные условия эксплуатации и нормативные требования.
Ключевые преимущества современных интроскопов:
- Высокая точность обнаружения угроз (до 99,7%)
- Быстрота досмотра (15-20 секунд на предмет)
- Безопасность для операторов и окружающих
- Автоматизация процессов анализа
- Возможность архивирования и документирования
При выборе интроскопа следует учитывать специфику объекта применения, требования нормативных документов, необходимую пропускную способность и возможности технического обслуживания. Развитие технологий идет в направлении создания более интеллектуальных, энергоэффективных и экологичных систем досмотра, способных обеспечить максимальный уровень безопасности при минимальном влиянии на пропускную способность объектов.
